Relier son ordissimo à un écran externe - Fiches pratiques Ordissimo (Ordissimo v4)

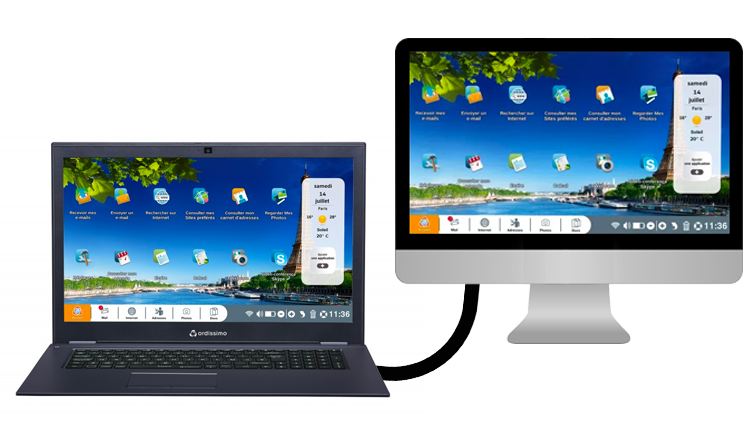

Cette fiche pratique s'adresse à tous ceux qui souhaitent brancher un deuxième écran (externe) relié via un câble HDMI à leur ordissimo. L'objectif étant que vous puissiez retrouver votre interface "Ordissimo" sur un plus grand écran. Nous allons voir pas à pas comment effectuer le branchement pour relier votre Ordissimo à ce deuxième écran et nous verrons également les réglages à faire sur votre ordissimo.


1Prendre le câble HDMI.

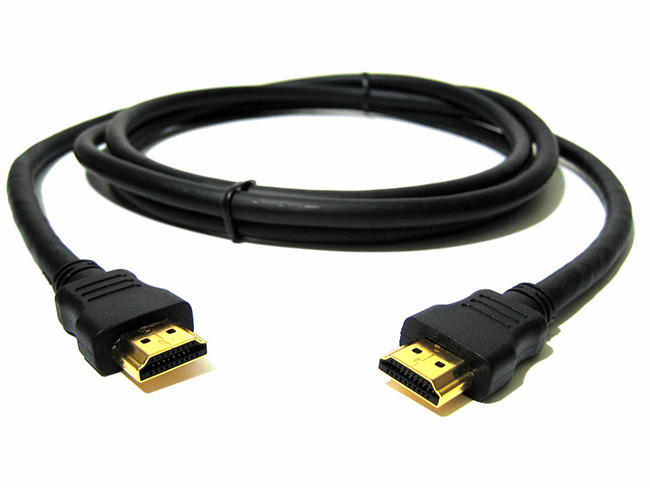

Je vais prendre le câble HDMI qui ressemble à celui photographié ci-dessous :

Sur certains modèles Ordissimo, vous avez un port Micro HDMI au lieu du port HDMI classique. Veillez bien alors à ce que votre câble HDMI comporte au moins une prise Micro-HDMI vers HDMI.

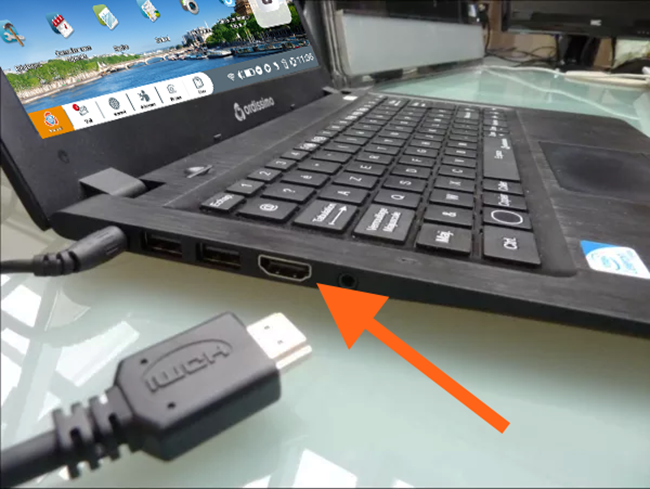

2Brancher le deuxième écran externe.

Ensuite, j'allume l'écran externe et l'image de mon Ordissimo doit s'afficher automatiquement. Si ce n'est pas le cas, je choisis la source à l'aide des boutons de l'écran externe ou de la télécommande. Le nom de la source à choisir est écrit à côté de la prise à laquelle j'ai branchée le connecteur (exemple : HDMI 1).

3Choix du mode d'affichage.

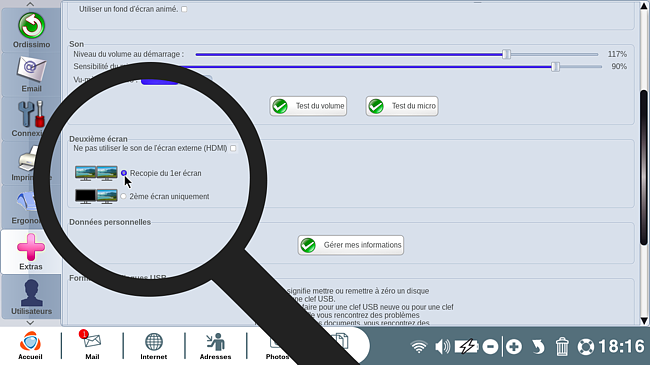

Dans les réglages, je sélectionne "Extra" pour modifier les données des écrans.
A présent, je peux faire mon choix d'affichage.

• En cliquant sur "Recopie du 1er écran", je vais avoir un affichage identique sur mes deux écrans.
• En cliquant sur "2eme écran uniquement", je vais avoir un affichage de mon interface "Ordissimo" uniquement sur l'écran externe.

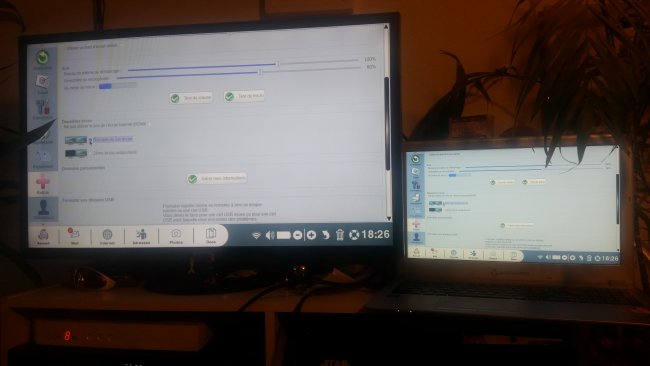

4Exemple de la recopie du 1er écran.

En cliquant sur "Recopie du 1er écran", voici un aperçu de ce que je vais avoir comme affichage sur les deux écrans.

Il se peut que l'image soit déformée sur Ordissimo, voire avec des bandes noires latérales car mon Ordissimo doit s'adapter à l'écran externe (format 16/9ème ou 4/3, sachant que la plus haute résolution est commune aux deux écrans).

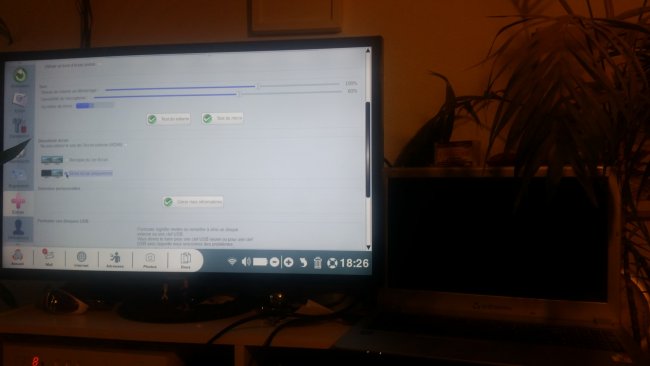

5Exemple d'affichage sur le 2eme écran uniquement

En cliquant sur "2ème écran uniquement", je n'aurais l'image que sur l'écran externe.

6Contrôler la sortie du son.

Lorsque je branche sur mon ordissimo un port USB audio, un casque audio ou un écran en HDMI, le son ne sort pas systématiquement par ce port. Pour cela, il suffit d'aller dans le menu des "Réglages" et de choisir la catégorie "Extras" pour cocher la case "Ne pas utiliser le son de l'écran externe (HDMI)".

Dans ces cas là :

• les ports USB audio deviennent prioritaires lorsqu'ils sont branchés
• si aucun port USB audio n'est branché mais qu'un casque audio l'est, le son sortira par le casque
• le son sort sur le deuxième écran en HDMI si aucun port USB audio ou casque audio ne sont branchés


Ce système fonctionne également pour le micro. Le micro USB deviendra prioritaire sur le micro de l'Ordissimo s'il en est équipé. Si aucun micro USB n'est branché mais qu'un micro Jack est branché, alors ce dernier prendra le relais.


Vous savez maintenant comment connecter votre ordissimo sur un écran externe  !
