Vous vous êtes sans doute, comme tout le monde, déjà demandé à quoi servaient tous ces prises sur votre ordinateur et quels étaient les embouts qu'on pouvait y brancher ! Vous pensez sûrement que cela est beaucoup trop technique ! Grâce à cette fiche matériel très simple, vous connaîtrez parfaitement l'utilisation des câbles et supports amovibles à brancher sur votre Ordissimo. Pour en savoir plus, suivez le guide...

Publié le 6 mars 2015 (10964 lectures)
Compatibilité : Mac OS XOrdissimoWindows 10
Niveau : Initiation
Temps estimé : 20'

Nous allons voir un à un toutes les connectiques que vous pouvez brancher sur votre Ordissimo.



1Câbles.




a. Câble USB (pour "Universal Serial Bus" en anglais).
C'est un cordon qui permet de relier un ordinateur à un grand nombre de périphériques externes, notamment, votre appareil photo numérique, votre imprimante, votre téléphone portable, un disque dur externe, une webcam externe, souris, clavier, certaines enceintes ou écouteurs avec micro intégré...

cable-USB-embout

Voici l'embout du câble USB qui se branche à la prise de l'ordinateur.

photo-câbles-USB-normal-mini-micro

De gauche à droite :

  • embout micro-USB, courant sur les téléphones portables récents.
  • embout mini-USB, courant sur les téléphones portables et appareils photos plus anciens, et les disques dur externes.
  • embout USB normal qui se branche à l'ordinateur.

(cf. fiches pratiques :
"Connectez votre ordinateur à Internet avec un téléphone portable Android - branchement par câble USB",
"Brancher mon appareil photo numérique et télécharger mes photos sur mon Ordissimo")

cable-usb-printer

 Embout USB carré qui se branche à une imprimante ou un disque dur externe.

(cf. fiche pratique "Connectez votre ordinateur à Internet avec un téléphone portable Android - branchement par câble USB")

b. Câble Ethernet ou câble réseau ou câble RJ45.

cable-ethernet C'est un cordon qui permet de relier un ordinateur à une box (ou routeur ou modem) pour obtenir une connexion internet.


c. Câble VGA (pour "Video Graphics Array" en anglais).

photo-câble-VGA

C'est un cordon qui permet de relier un ordinateur (tour ou portable) à un écran (écran d'ordinateur ou de TV équipé d'un connecteur VGA ou vidéoprojecteur).
Ce connecteur est plutôt ancien et de qualité moyenne.

(cf. fiche pratique "Comment brancher un deuxième écran sur Ordissimo").


d. Câble HDMI (pour "High Definition Multimedia Interface" en anglais) et DVI (pour "Digital Visual Interface" en anglais).


photo-cable-hdmi-dvi

De gauche à droite :

Le câble HDMI permet de relier un ordinateur à un écran en Haute Définition. C'est en fait un connecteur audio-vidéo universel qui permet de diffuser de l'image et du son vers un écran.

Le câble DVI permet de relier un ordinateur à un écran en Haute Définition mais ne diffuse pas le son contrairement au HDMI.

La différence entre ces 2 câbles et le VGA est qu'ils sont "tout numériques" et donc la qualité d'affichage est meilleure grâce à une séparation de couleurs pour chaque pixel.

(cf. fiche pratique "Comment brancher un deuxième écran sur Ordissimo").

e. Prise mini-jack.

photo-câble-Jack

C'est l'embout qui permet de connecter un équipement audio à l'ordinateur. Son diamètre est de 3,5mm (le plus utilisé).

  • connecté à la prise verte (sortie audio) de l'ordinateur, il permet de brancher un casque ou des enceintes.
  • connecté à la prise rose (entrée audio) de l'ordinateur, il permet de relier un micro.



2Supports amovibles.




a. Carte SD (pour "Secure Digital" en anglais).

photo-carte-sd C'est une carte mémoire amovible de stockage de données numériques (utilisée le plus souvent pour le stockage des clichés numériques dans les appareils photos numériques).


b. clé USB (pour "Universal Serial Bus" en anglais).

photo-clé-USB

C'est un support de stockage amovible se connectant sur le port USB d'un ordinateur.

(cf. fiches pratiques " Pourquoi formater une clé USB", " Comment copier des photos sur clé USB")



3Branchements à l'ordinateur.

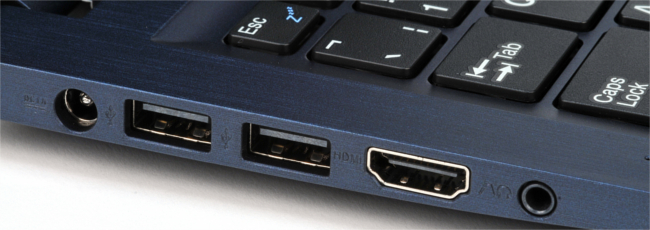

photo-connectiques-gauche

De gauche à droite :

  • prise d'alimentation pour brancher le transformateur (diffère d'un ordinateur à un autre).
  • 2 ports USB (nombre variable d'un ordinateur à l'autre).
  • port HDMI.
  • prise casque (sortie audio).



photo-connectique-droit

De gauche à droite :


Bons branchements !
